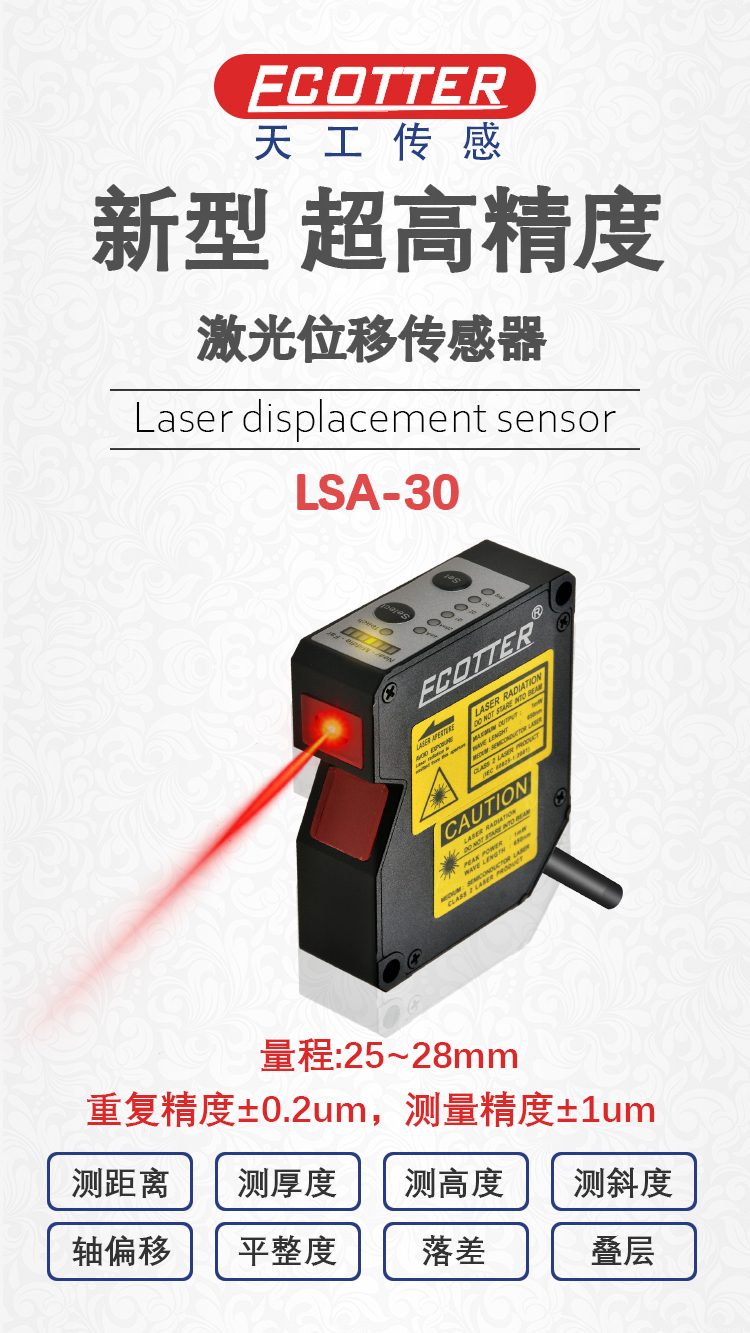

ECOTTER 新型 超高精度激光位移傳感器 LSA-30 是一種利用激光技術進行測量的傳感器，它能夠非接觸地精確測量被測物體的位置、位移等變化，LSA-30 的量程：25~28mm，重復精度：±0.2um，線性度精度：±1um。
一、工作原理
ECOTTER 新型 超高精度 激光位移傳感器 LSA-30的工作原理是利用激光光束照射到被測物體上，通過測量反射回來的光線的路徑和相位差異，來計算出被測物體的位置。激光發射器通過鏡頭將可見紅色激光射向被測物體表面，經物體表面散射的激光通過接收器鏡頭，被內部的CCD線性相機接收。根據不同的距離，CCD線性相機可以在不同的角度下“看見”這個光點。根據這個角度及已知的激光和相機之間的距離，數字信號處理器就能計算出傳感器和被測物體之間的距離。同時，光束在接收元件的位置通過模擬和數字電路處理，如電壓電流模擬量，或串口RS422\RS485等通訊，并通過微處理器分析，計算出相應的輸出值。
二、應用領域
激光位移傳感器在多個領域都有廣泛的應用，包括但不限于：
- 尺寸測定：用于微小零件的位置識別、傳送帶上有無零件的監測、材料重疊和覆蓋的探測、機械手位置（工具中心位置）的控制、器件狀態檢測、器件位置的探測（通過小孔）、液位的監測、厚度的測量、振動分析、碰撞試驗測量以及汽車相關試驗等。
- 金屬薄片和薄板的厚度測量：通過測量金屬薄片（薄板）的厚度，厚度的變化檢出可以幫助發現皺紋、小洞或者重疊，以避免機器發生故障。
- 氣缸筒的測量：同時測量角度、長度、內/外直徑偏心度、圓錐度、同心度以及表面輪廓等。
- 生產線上灌裝級別的檢查：激光位移傳感器集成到灌裝產品的生產制造中，當灌裝產品經過傳感器時，就可以檢測到是否填充滿。
- 均勻度的檢查：在要測量的工件運動的傾斜方向放置幾個激光傳感器，直接通過一個傳感器進行度量值的輸出，也可以用軟件計算出度量值，并根據信號或數據讀出結果。
三、性能參數
激光位移傳感器的性能參數包括線性精度、分辨率、重復精度、采樣周期和頻率、滿量程等。這些參數對于傳感器的測量精度和穩定性至關重要。例如，線性精度表示測量值和實際位移的誤差，分辨率則一般指的是傳感器的最小量程。
四、特點
激光位移傳感器的優點主要包括：
- 高精度：能夠非接觸地精確測量被測物體的位置和形變。
- 體積小、重量輕：便于安裝在設備上。
- 非接觸感應：可以長距離測量，也可以測量微小物體。
- 測量范圍廣：大部分物體都可以測量。
綜上所述，激光位移傳感器是一種高精度、高效率、無接觸的測量方法，在制造業、材料科學、醫療科技等領域都有廣泛的應用。在選購和使用時，需要根據具體的應用場景和需求來選擇合適的性能參數和型號。
